在PCB工藝中，如果出現連錫現象，特別是在手工焊接過程中，可以通過以下步驟進行處理，以確保電路板的質量和性能不受影響。以下是一個清晰的處理流程：
一、準備工作
- 工具準備：確保手邊有熱風槍、烙鐵、吸錫線（或吸錫泵）、剝離刀（或剝離器）、海綿、助焊劑等必要的工具和材料。
- 安全檢查：確保工作區域通風良好，穿戴好防護裝備，如手套、護目鏡等，以防燙傷或吸入有害氣體。
二、處理步驟

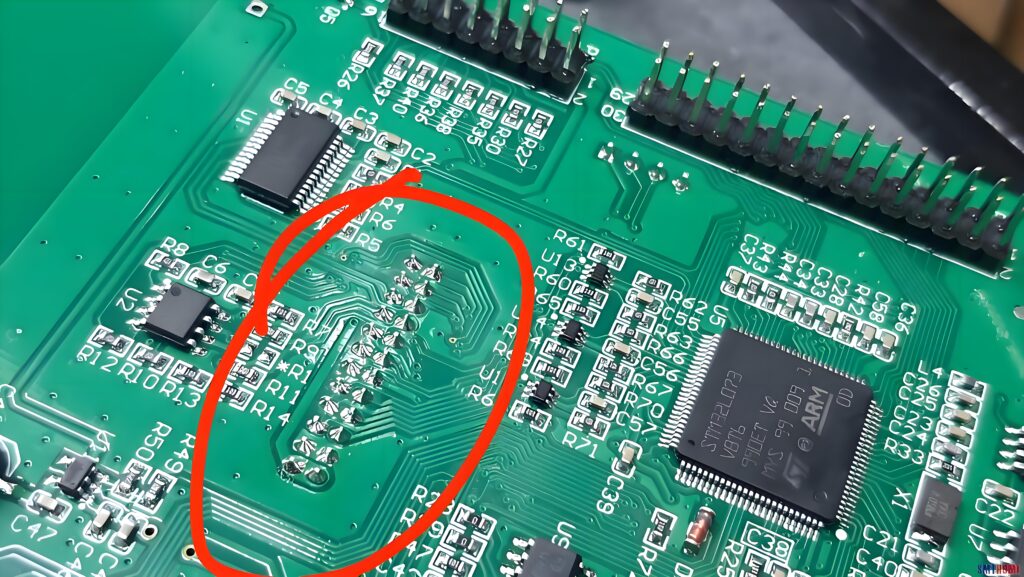

1. 識別連錫位置
- 仔細觀察電路板，準確識別出連錫的具體位置。這有助于后續精確處理，避免對周圍元件造成不必要的損壞。
2. 加熱焊錫
- 使用烙鐵或熱風槍：根據連錫的嚴重程度和位置，選擇合適的工具進行加熱。對于較小的連錫點，可以使用烙鐵；對于較大的連錫區域，建議使用熱風槍。
- 控制溫度：將烙鐵或熱風槍的溫度調整到合適的范圍（一般烙鐵頭溫度約為350°C左右，熱風槍溫度也需相應調整），以避免過熱損壞電路板或元件。
3. 分離連錫
- 使用吸錫線或吸錫泵：在焊錫熔化后，迅速用吸錫線或吸錫泵將熔化的焊錫吸走，以分離連錫點。注意保持動作迅速且穩定，避免焊錫飛濺。
- 使用剝離刀或剝離器：如果連錫較為頑固，可以使用剝離刀或剝離器小心刮除。刮除時要保持手穩，避免刮傷電路板或元件。
4. 清理與檢查
- 使用海綿擦拭烙鐵頭：保持烙鐵頭的清潔，有助于提高焊接質量。
- 檢查電路板：處理完連錫后，仔細檢查電路板，確保所有焊點清晰、無短路現象。如有必要，可使用萬用表進行測試。
三、注意事項
- 避免過熱：在加熱過程中要嚴格控制溫度和時間，避免過熱導致電路板或元件損壞。
- 小心操作：在處理連錫時要保持手穩心細，避免對電路板或元件造成不必要的損壞。
- 使用合適的助焊劑：在焊接過程中適量使用助焊劑可以改善焊接性能但過量使用會影響焊接質量并可能腐蝕電路板因此需要控制助焊劑的使用量。
- 尋求專業幫助：如果連錫問題較為復雜或自己無法處理建議尋求專業人士的幫助如電子工程師或焊接技術人員。
通過以上步驟和注意事項可以有效地處理PCB工藝中出現的連錫問題確保電路板的質量和性能不受影響。
