PCB焊接質量檢測關鍵,包括視覺檢查、電氣測試、X射線檢測、自動光學檢測和環境適應性測試。這些方法確保焊接質量,提高電子設備穩定性和可靠性。
一、視覺檢查

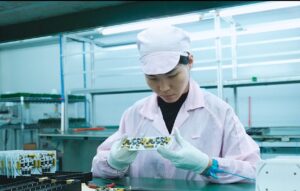

首先,最直觀且常用的檢測方法是視覺檢查。通過肉眼或顯微鏡仔細觀察焊接點,檢查焊錫的形狀、光澤和完整性。良好的焊接點應呈現光滑、均勻且完整的焊錫覆蓋,無明顯的燒傷、空洞或虛焊現象。此外,還需檢查元器件是否安裝正確,有無損壞或傾斜,以及焊接點周?chē)欠裼须s質或殘留物。
二、電氣測試

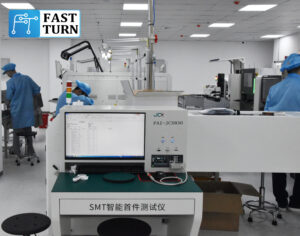

電氣測試是評估PCB焊接質量的重要手段。通過使用專業的測試設備,如萬用表、示波器等,對PCB上的各個焊接點進行電壓、電流和阻抗等電氣參數的測量。這些測試能夠揭示焊接點是否存在電氣連接不良、短路或開路等問題。同時,還可以對整塊PCB進行功能性測試,以驗證其整體電氣性能是否符合設計要求。
三、X射線檢測
對于多層或高密度PCB,X射線檢測成為一種有效的質量檢測手段。X射線能夠穿透PCB的各層,顯示出內部焊接點的結構和質量。通過X射線圖像,可以檢測出焊接點內部的空洞、裂紋或其他潛在缺陷,這些缺陷在常規視覺檢查中可能無法發現。
四、自動光學檢測(AOI)

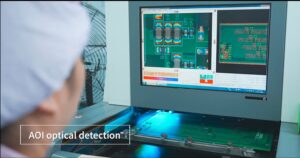

隨著技術的發展,自動光學檢測(AOI)系統在PCB焊接質量檢測中扮演著越來越重要的角色。AOI系統通過高分辨率攝像頭捕捉PCB圖像,并運用先進的圖像處理算法進行自動分析和識別。它能夠迅速檢測出焊接點的缺失、錯位、焊接不良等問題,并提供詳細的檢測報告。AOI系統不僅提高了檢測效率,還大大降低了人為錯誤的可能性。
五、環境適應性測試
為了確保PCB在各種環境條件下都能正常工作,環境適應性測試也是必不可少的一環。這包括溫度循環測試、濕熱測試、振動測試等。通過這些測試,可以評估PCB焊接點在不同環境下的穩定性和可靠性,從而確保產品能夠在各種惡劣條件下正常工作。
