SMT貼片加工是電子制造關鍵技術，涉及PCB制作、元器件準備、鋼網印刷、貼裝、回流焊接、質量檢測、清洗與后處理、成品檢測等步驟。

1. PCB制作與設計
SMT貼片加工的第一步是PCB的設計與制作，設計需考慮到元器件的布局、走線、焊盤等因素，以確保電路板的電氣性能和可貼裝性，設計階段完成后，需通過專業的制板設備制作出符合設計要求的PCB。

2. 元器件準備
在進行SMT貼片之前，需要仔細核對元器件的規格、型號、質量等信息，確保所使用的元器件符合生產要求。同時，對元器件進行清洗和烘干處理，以保證其在后續加工過程中不會出現質量問題。

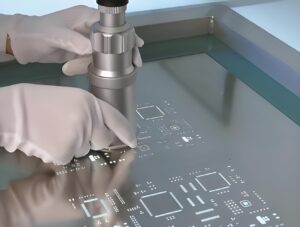

3. 鋼網印刷與焊膏施加
鋼網印刷是SMT貼片加工中的重要環節。根據PCB的焊盤布局制作專用的鋼網，鋼網上有與焊盤位置相對應的鏤空孔。使用錫膏印刷機將適量的焊膏均勻涂布在PCB的焊盤上。

4. 元器件貼裝
貼裝環節是SMT貼片工藝的核心。貼片機通過高精度的機械臂將元器件準確地放置在PCB上的焊膏上。這一步需要貼片機具備高度的靈活性和精度，同時還需要配備先進的視覺識別系統，以確保元器件的準確性和可靠性。

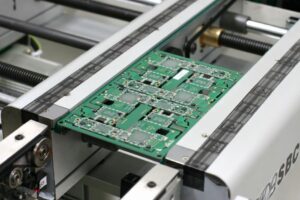

5. 回流焊接
完成元器件貼裝后，PCB板進入回流焊接爐。在受熱過程中，焊膏會熔化并冷卻固化，形成焊點，從而將元器件牢固地焊接在PCB板上。

6. 質量檢測
焊接完成后，需要進行一系列的質量檢測，以確保焊接質量和元器件的貼裝精度。檢測主要包括外觀檢查、電氣性能測試等方面。外觀檢查主要是檢查元器件的貼裝位置、方向、傾斜度等是否符合要求；電氣性能測試則是對電路板的電氣性能進行測試，以確保電路板的正常工作。

7. 清洗與后處理
質量檢測合格后，需要對PCB進行清洗和后處理，以去除焊接過程中產生的殘留物和污漬。清洗后，還需要進行干燥處理，以防止PCB受潮。

8. 成品檢測與包裝
最后對PCB進行成品檢測，確保所有元器件都正常工作，無損壞或不良焊接。檢測合格后，進行包裝，以便運輸和存儲。成品檢測與包裝環節是SMT貼片加工流程的最后一道防線，確保最終產品達到客戶要求。
