PCB（印制電路板）電路板有多種分類方式，以下是根據不同分類標準進行的詳細歸納：

一、按導電圖形層數分類
單面板：最基本的PCB類型，零件集中在其中一面，導線則集中在另一面上。因?yàn)閷?dǎo)線只出現在其中一面，所以稱為單面板。主要應用于較為早期的電路和簡單的電子產品，如家電、玩具等。單面板在設計線路上有許多嚴格的限制，布線間不能交叉而必須繞獨自的路徑。
雙面板：在雙面覆銅板的正反兩面印刷導電圖形的PCB，兩面都有導電圖形，一般采用金屬化孔使兩面的導電圖形相互連通。此類PCB可以通過金屬孔使布線繞到另一面而相互交錯，因此可以用到較復雜的電路上，如電腦主板、通信設備等。

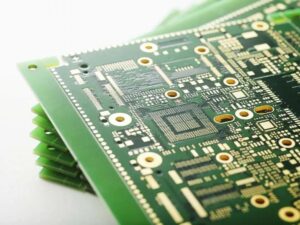

多層板：具有3層或更多層導電圖形的PCB，內層是由導電圖形與絕緣半固化片疊合壓制而成，外層為銅箔，經壓制成為一個整體。為了將夾在絕緣基板中間的印刷導線引出，多層板上的導孔需經金屬化孔處理，使之與夾在絕緣基板中的印刷導線連接。多層板導電圖形的制作以感光法為主，層數通常為偶數，并且包含最外側的兩層。多層板具有高密度、高性能的特點，適用于復雜的電子設備，如智能手機、平板電腦等。

二、按板材材質分類
剛性板：由不易彎曲、具有一定強韌度的剛性基材制成，具有抗彎能力，可以為附著其上的電子元件提供一定的支撐。剛性基材包括玻纖布基板、紙基板、復合基板、陶瓷基板、金屬基板、熱塑性基板等。剛性PCB廣泛應用于計算機及網絡設備、通信設備、工業控制、消費電子和汽車電子等行業。
撓性板：又稱FPC，采用聚酰亞胺或聚酯薄膜等柔性材料作為基板。撓性板可以自由彎曲、卷繞、折疊，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接一體化。廣泛用于智能手機、筆記本電腦、平板電腦及其他便攜式電子設備等領域。

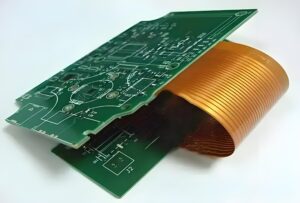

剛撓結合板：在一塊PCB上包含一個或多個剛性區和撓性區，將薄層狀的撓性印制電路板底層和剛性印制電路板底層結合層壓而成。剛撓結合板結合了剛性PCB和柔性PCB的優點，既具有剛性區域的穩定性和機械強度，又擁有柔性區域的彎曲性能。能夠滿足三維組裝需求，廣泛應用于先進醫療電子設備、便攜攝像機和折疊式計算機設備等領域。

三、按產品結構分類

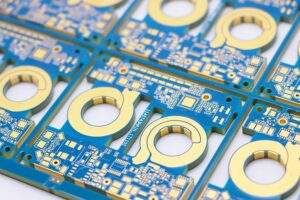

厚銅板：指任何一層銅厚為3oz及以上的PCB。厚銅板可以承載大電流和高電壓，同時具有良好的散熱性能。厚銅板由于線路銅厚較厚，對壓合層間粘結劑填膠、鉆孔、電鍍等工藝要求很高，廣泛用于工業電源、醫療設備電源、軍工電源、發動機設備等。
高頻板（High-frequency PCB）：又稱高頻通訊電路板、射頻電路板等，是指使用特殊的低介電常數、低介質損耗材料生產出來的PCB，具有較高的電磁頻率。高頻板對信號完整性要求較高，材料加工難度較大，具體體現在對圖形精度、層間對準度和阻抗控制方面要求更為嚴格，因而價格較高。主要用于通信基站、微波通信、衛星通信和雷達等領域。
高速板：由低介質損耗的高速材料壓制而成的PCB，主要承擔芯片組間與芯片組與外設間高速電路信號的數據傳輸、處理與計算，以實現芯片的運算及信號處理功能。高速板對精細線路加工及特性阻抗控制技術及插入損耗控制要求較高，主要用于通信和服務器、存儲器、交換機等領域。
金屬基板：由金屬基材、絕緣介質層和電路層三部分構成的復合PCB。金屬基板具有散熱性好、機械加工性能佳等特點，主要應用于發熱量較大的電子系統中，例如LED液晶顯示、LED照明燈、車燈等。

HDI板：高密度互連（High Density Interconnect）PCB的簡稱，也稱微孔板或積層板。HDI板可實現高密度布線，常用于制作高精密度電路板。HDI板一般采用積層法制造，采用激光打孔技術對積層進行打孔導通，使整塊PCB形成了以埋、盲孔為主要導通方式的層間連接。相較于傳統多層PCB，HDI板可實現PCB高密度化、精細導線化、微小孔徑化等特性。主要用于高密度需求的消費電子、汽車電子等領域，例如手機、筆記本電腦、自動駕駛傳感器等，其中智能手機為HDI板的最大應用領域。目前通信產品、網絡產品、服務器產品、汽車產品甚至航空航天產品都有用到HDI技術。
封裝基板：指IC（Integrated Circuit，集成電路）封裝載板，直接用于搭載芯片，可為芯片提供電連接、保護、支撐、散熱、組裝等功效，以實現多引腳化，達到縮小封裝產品體積、改善電性能及散熱性、超高密度或多芯片模塊化的目的。
四、按孔的導通狀態分類
埋孔板：該板的孔完全埋在內部導電層之間，表面是看不見的，適合需隱藏連接或增加電氣性能的應用。
盲孔板：該板的孔僅連接至一個表面的導電層，另一端是盲端，常用于多層板中的內部連接。
通孔板：該板的孔貫穿整個PCB，連接所有導電層，是最常見的PCB類型之一。

五、按表面制作分類
噴錫板：在導電層表面噴涂一層錫層，以保護導電層并提高焊接性能。廣泛應用于波峰焊接和手工焊接等工藝中。
鍍金板：在導電層表面覆蓋一層金屬金，以提高導電性能和抗氧化能力。適用于高端電子設備，如航空航天、醫療器械等。
沉金板：通過化學方法將金層沉積在銅面上，具有更好的附著力和導電性。
ENTEK板：采用特殊的化學處理，提高銅箔的抗氧化性和可焊性。
碳油板：在絕緣基材上印刷碳油線路，用于低電壓和信號傳輸。
金手指板：在邊緣處露出銅面并鍍金，用于與其他PCB或模塊的連接。
沉錫板：與沉金板類似，但區別在于使用錫替代金沉積，成本相對較低。
