PCBA是電子制造業的核心環節之一，它涉及多個復雜的工藝步驟和精密的技術操作。PCBA的生產流程包括項目評估與PCB板設計、元器件采購與檢驗、焊膏印刷與貼片加工、回流焊接與插件、波峰焊接與清洗、組裝、測試與包裝工序。

一、項目評估與PCB板設計

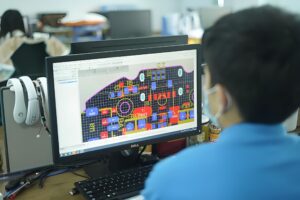

PCBA生產流程的起點通常是項目評估。在這一階段，工廠會與客戶進行深入溝通，明確產品的功能要求、性能指標、生產數量及周期等關鍵信息。根據客戶的需求和產品規格，專業的設計團隊會使用設計軟件進行電路布線、元器件布局及層次設計等工作。設計完成后，需進行仿真分析，確保設計的合理性和可靠性。接著，根據設計要求選擇合適的材料和工藝，進行PCB板的制造，這包括電路板的切割、鉆孔、蝕刻、電鍍及表面處理等復雜工藝流程。

二、元器件采購與檢驗
代工廠會根據客戶提供的物料清單進行元器件的采購。為了確保元器件的質量穩定，每一顆元器件都會經過嚴格的檢驗和篩選，確保其符合生產要求。這一步驟至關重要，因為元器件的質量直接影響到最終產品的性能和可靠性。

三、焊膏印刷與貼片加工
在PCB板準備好后，接下來是焊膏印刷。焊膏是由焊料和助焊劑組成的混合物，用于連接元器件引腳和PCB焊盤。將焊膏通過絲網印刷到PCB的焊盤上，為后續的焊接工作做準備。

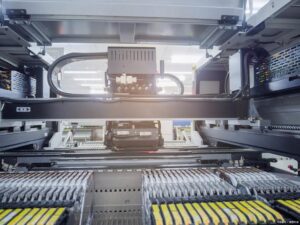

貼片加工是PCBA生產中的關鍵步驟之一。使用高精度的自動貼片機，將表面貼裝元器件精確地放置在印有焊膏的PCB焊盤上。貼片機通過真空吸嘴或機械手臂進行元器件的拾取和放置，確保每個元器件都能準確地放置在對應的焊盤上。

四、回流焊接與插件
回流焊接是將已經貼裝好元器件的PCB板送入回流焊爐中，通過高溫使焊膏融化，從而將元器件牢固地焊接到PCB板上。回流焊的溫度曲線需要嚴格控制，以確保焊接質量和元器件不受損壞。

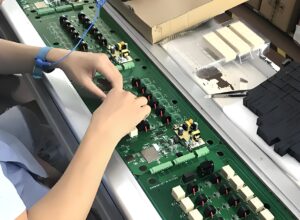

對于不適合SMT工藝的大型連接器、電解電容、插座等元器件，以及某些機器無法貼裝的表面安裝元件，需要進行手工或自動插件操作。插件完成后，PCB板上既有貼片元件也有插裝元件。

五、波峰焊接與清洗
波峰焊接是將PCB板通過波峰焊機的傳送帶送入熔融的焊料池中，使焊料潤濕PCB板底面露出的引腳，然后形成焊點并緊密互連。這一步驟主要用于焊接通孔插裝類元件，焊接質量可靠，連接穩固。

焊接完成后，需要對電路板進行清洗，去除焊接過程中殘留的焊劑和其他污染物。這通常通過化學清洗或超聲波清洗來完成，確保PCB表面潔凈，防止其腐蝕電路板或影響后續使用。

六、組裝、測試與包裝
清洗后的PCBA板會進行組裝，如安裝外殼、連接電源等。接著進行最終測試，驗證產品的整體功能和性能。測試包括在線測試、功能測試等，確保電路板沒有短路、斷路等現象，且各項功能正常實現。

最后，對合格的產品進行清潔、包裝，貼上標簽，做好防靜電和防潮保護，準備發貨給客戶。至此，PCBA的生產流程圓滿結束。
