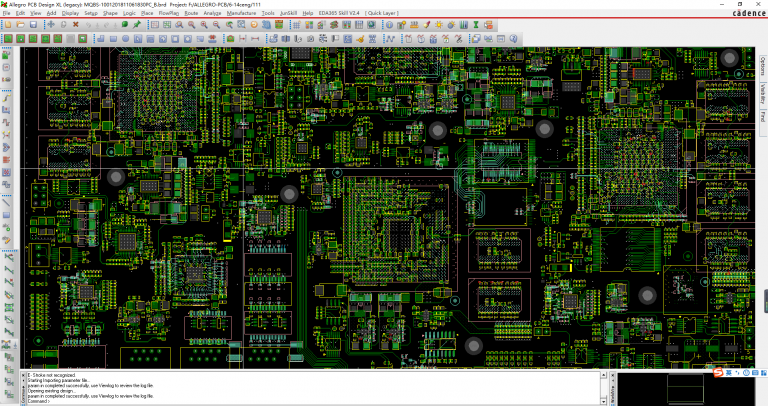

通訊產品:
20層板，最高信號速率達到10Gbps超高頻，總PIN數目17522pins，涉及到多個BGA和DDR3、SMA，光口模塊、以太網，整板設計密度很高，電源種類多，大電流。

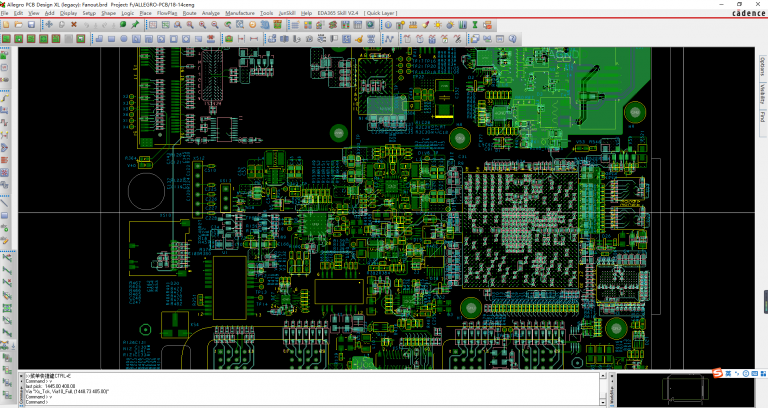

工控板：
主板：SDRAM存儲器模塊蛇形布線等長、USB模塊考慮屏蔽地和ESD防護、SD卡、電源模塊等。
驅動板：多個電機輸出、多個不同電壓輸出和多個信號輸出?，要考慮到這些輸出的分區、電流大小扇孔的數量還有布線的寬度，輸出接口裝配結構等問題。
220AC交流繼電器板：要注意爬電距離，強電和弱電分開，弱電不能走入強電區域，防止干擾。
消費電子：

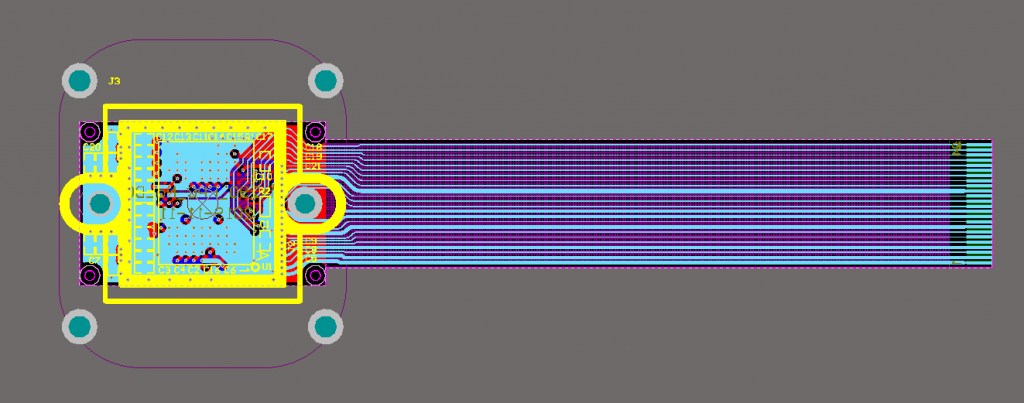

四層剛?cè)峤Y(jié)合板重點考慮柔性區域，布線轉角處改成圓弧線，覆銅要覆網格銅，這些處理能增加柔性板的柔軟性和壽命，柔性板區域內打過孔制板時這些過孔工藝都是跟盲埋孔同價格，因此設計時要為客戶考慮到后續制板的價格，如何盡量在設計中節約成本，線路板的疊層和制板工藝。
醫療設備：
醫療產品，高密度布局布線，EMC要求嚴格，協助客戶過EN60601認證。

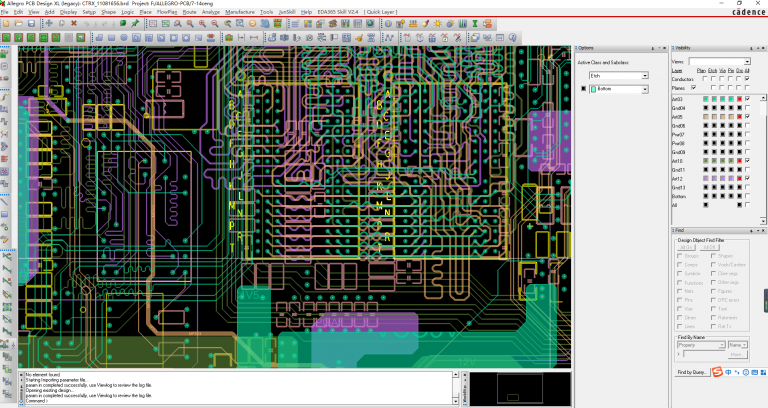

軍工產品：
超過11000多PIN，18層板，有盲埋孔HDI設計，13個BGA，8個DDR，BGA部分IO可以同組內調換，布線密集，走線嚴格要求。
航空產品：
14層板，5086pin，多個RF在同一PCB上，進行包地處理避免相互干擾，射頻地和數據地的銅皮分割，重要的信號線、時鐘線和差分線參考GND平面層，不能跨分割。
