晶體管微縮在 3nm 達到臨界點，納米片 FET 可能會取代 finFET 以滿足性能、功率、面積和成本 (PPAC) 目標。對于 2nm 的銅互連，正在評估一項重大的架構變化，這一舉措將重新配置向晶體管供電的方式。

這種方法依賴于所謂的埋入式電源軌 (BPR) 和背面配電，讓正面互連來傳輸信號。英特爾宣布將在其 20? 代（相當于 2nm）使用其 PowerVia 結構，其他芯片制造商正在評估類似方案。

芯片制造商也可能會在 2nm 節點后盡快用釕或鉬替代一定程度的銅。其他更溫和的變化將使用低電阻通孔工藝、替代襯墊和完全對齊的通孔方法來擴展銅鑲嵌互連。

大部分優化發生在鏈中的薄弱環節——接觸（金屬 0）、金屬 1 和通孔，其中 RC 延遲最有可能減慢芯片速度。Veeco首席技術官 Ajit Paranjpe 表示：“對于通孔填充，勢壘、種子和通孔金屬的保形沉積可能會被鈷（甚至釕）的無勢壘沉積和自下而上填充所取代?！?/p>

互連挑戰始于光刻技術，在整個 5nm 工藝中都采用了 EUV，這大大增加了成本。

EUV 和 BEOL 圖案化
在 7nm 節點 只有少數掩模層需要EUV光刻，但在 5nm（約 30nm 金屬間距）時，這會變?yōu)?15 到 18 層。在光刻中，由于不精確對齊的特征，邊緣放置錯誤 (EPE) 越來越受到關注。ASML研究員Robert Socha強調需要在 5nm 節點控制和減少 EPE 的貢獻者。一個關鍵因素是覆蓋誤差，5nm 節點的覆蓋預算僅為 2.5nm（5 個硅原子寬）。

KLA過程控制解決方案總監 Andrew Cross 說：“我們已經看到 EPE 預算中的疊加元素隨著場內變化的增加而縮減得最快。”“這導致更高的光學覆蓋采樣、改進的覆蓋測量技術，以及在抗蝕劑顯影和蝕刻后使用基于 SEM 的覆蓋測量，這需要光學和電子束工具之間的協同作用?！?/p>

通孔優化
擴展銅技術的一個關鍵策略是消除銅通孔底部的阻擋金屬 TaN。實現這一點的一種方法是選擇性地沉積自組裝單層 (SAM) 薄膜，通過原子層沉積法沉積TaN(ALD) 沿側壁，最后去除 SAM 并填充銅。在 IITC，TEL 使用雙鑲嵌集成 [1] 描述了這樣一個過程，并比較了兩個自組裝單層（A 和 B）。在 TaN 阻擋層 ALD 之后，SAM 被蒸發，然后在通孔中進行銅化學沉積 (ELD)（見圖 1）。在通孔預填充之后，通過 CVD 在溝槽側壁上沉積釕襯墊，然后進行銅離子化 PVD ??填充。使用 SAM B，結果顯示通孔底部沒有 Ta (EDX)。任何 SAM 的一個關鍵方面是它可以承受大約 350°C 的 ALD 工藝溫度。

芯片制造商越來越多地將 SAM 工藝視為降低整體電阻和將銅鑲嵌工藝擴展到 2nm 節點的關鍵，無論是通過 CVD 還是旋涂。

另一種減少通孔底部阻擋金屬 (TaN) 體積的策略涉及從 PVD ??TaN 到 ALD TaN 的過渡，這種過渡更保形，并產生更薄、更連續的薄膜。預計 ALD TaN 將在 5nm 節點上廣泛實施，可能采用 SAM 工藝。

完全對齊的通孔，選擇性沉積
完全對齊的通孔 (FAV) 背后的理念是減少通孔和線路之間的邊緣放置錯誤的影響，這會導致器件故障和長期可靠性問題。自 32nm 節點以來，芯片制造商一直在采用自對準方法，使用 TiN 硬掩模將互連對齊到下面的水平。在完全對齊的過孔中，下面和上面的過孔被注冊。有兩種方法可以實現 FAV，通過從下面的線路蝕刻一些銅，然后圖案化并沉積通孔，或者通過在低 k 電介質上選擇性地沉積介電膜，然后進行通孔圖案化。

IBM和Lam Research的工程師提出了一種完全一致的方法，在簡化的整體工藝中使用選擇性電介質沉積 [2]。據該團隊稱，F(xiàn)AV 集成可以降低 70% 的電阻和增加 30% 的通孔接觸面積，同時保持通孔到線的可靠性（見圖 2）。使用銅和低 k 電介質 (SiCOH) 的 32nm 間距測試結構，該團隊使用濕化學方法使銅、襯墊和屏障凹陷。

“[凹槽蝕刻]與蝕刻選擇性電介質帽結合使用時，可作為通孔引導圖案，減少覆蓋和臨界尺寸 (CD) 引起的邊緣放置錯誤，”IBM 表示。選擇性的氧化鋁膜通過 CVD 沉積在 low-k 上并用作部分蝕刻停止。該工藝成功的關鍵是高選擇性和有限的介電膜橫向過度生長，并且與標準 FAV 工藝相比沒有電阻降低或變化。IBM 表示，另一個優勢是金屬線的縱橫比較低（因?yàn)榘疾酆軠\），這有助于填充銅。

目前，尚不清楚完全對齊的方法將變得多么流行?！皢?wèn)題在于以什么形式——在什么水平和什么間距上需要（完全對齊的通孔）？”?Imec 研究員 Zsolt Tokei 問道。他指出，雖然凹槽蝕刻和選擇性沉積方法各有利弊，但關鍵問題是缺陷和提高新工藝的良率。即便如此，隨著 3nm 和 2nm 節點的 EPE 容差越來越小，像 FAV 這樣的方法可能會變得更加引人注目。

選擇性沉積，也稱為區域選擇性沉積 (ASD)，已經存在了幾十年，但直到最近幾年，它才邁出了從實驗室到晶圓廠的一步。對于 ASD，“殺手級應用”被證明是在銅線上沉積鈷帽，與傳統的氮化硅帽相比，它能夠更好地控制電遷移。一些公司在 10nm 節點采用了該技術。與銅下方的鈷襯墊一起（襯墊也稱為成核層或膠水層，因?yàn)樗鼈兡軌驅崿F(xiàn)金屬粘附），鈷在此方案中包裹著銅。

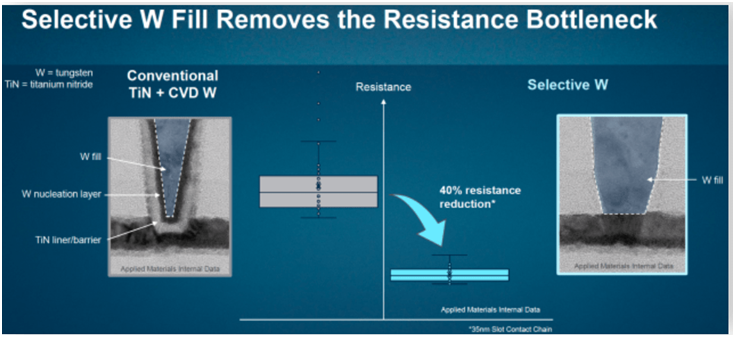

當目標是在金屬上沉積金屬或在電介質上沉積電介質時，選擇性 ALD 工藝表現最佳。根據設備供應商的不同，可以使用不同的化學機制來保持沉積的選擇性并防止在不需要的地方沉積。對于接觸金屬化，選擇性鎢沉積可能會通過改進填充和完全消除 TiN 勢壘來顯著降低電阻率（見圖 3）。通過消除側壁阻擋層和襯里，選擇性鎢還允許清潔的金屬對金屬界面，以降低整體電阻。據應用材料公司稱，電阻降低 40% 是可能的。

鈷和鎢
在 14 納米或 10 納米技術節點之前，鎢一直是與金屬/多晶硅柵極以及晶體管上的源極和漏極硅化物區域進行電接觸的主要材料。近年來，鈷觸點采用了薄的 TiN 勢壘。同樣在線路或通孔中，更薄的勢壘以及更短的鈷平均自由程（10nm 對銅的 39nm）導致小線的電阻率更低（電子路徑更長，散射會增加凈電阻）。

英特爾是第一家在接觸級生產中使用鈷的公司，事實上，鈷的集成問題可能是英特爾 10nm 延遲問題的部分原因。盡管如此，幾家芯片制造商還是在觸點的生產過程中轉而使用鈷，同時也將鈷用作銅互連的襯墊和封蓋材料。

襯墊金屬?lài)?yán)重影響縮放互連線中銅的填充質量。在 IITC 的受邀演講中，IBM 展示了相對于 36nm 金屬結構中的 CVD 鈷和 CVD 釕襯里，使用一種新的襯里（通過 CVD [3] 摻雜鈷的釕）改善了電遷移性能。IBM 確定新的襯里具有更好的 EM 電阻，因?yàn)獒懸r里中的鈷抑制了由銅上的鈷帽引起的沿晶界的擴散。低溫（250°C）回流的 PVD ??銅正成為密集互連的主流，而化學銅或 ECD 在全球范圍內使用。

下一個金屬：Ru還是Mo？
看來，在 1nm 節點（20nm 金屬間距），從銅到另一種金屬——釕或鉬——的變化將變得必要，至少在某些層面上是這樣。有趣的是，正在探索鉬和釕作為 3D NAND 閃存晶體管中鎢的字線替代品。

對于行業替代銅的選擇，縮放特征的電阻是最重要的指標。同樣重要的是 EM 電阻，它與長期可靠性有關。釕、鉬和鈷的大部分優勢在于可以消除襯里，從而提供更多的溝槽或通孔體積以供主要金屬占據。可以使用回流或激光退火來最大化晶粒尺寸。

“對于金屬線，釕是一種可能的替代品。雖然釕的體電阻率為 7 μohm-cm，但采用傳統濺射法沉積的 20nm 釕膜的有效電阻率大于 11 μohm-cm，”Veeco 的 Paranjpe 說道?！耙虼?，正在探索替代方法，例如離子束沉積，它可以更好地控制晶體結構和晶粒尺寸?！?/p>

釕因其低電阻率、高熔點、耐酸腐蝕和極低的腐蝕潛力而作為下一代互連具有吸引力。

相比之下，鉬前體比釕便宜一個數量級。在 2nm 節點之前，兩者都不太可能需要。

“鉬肯定更便宜，所以如果你是晶圓廠經理，你會更開心，”Imec 的 Tokei 說。“但如果你是一名工程師，你需要擁有所有可用數據來在材料之間做出決定，而我們還沒有完整的數據集?！?/p>

埋入式電源軌

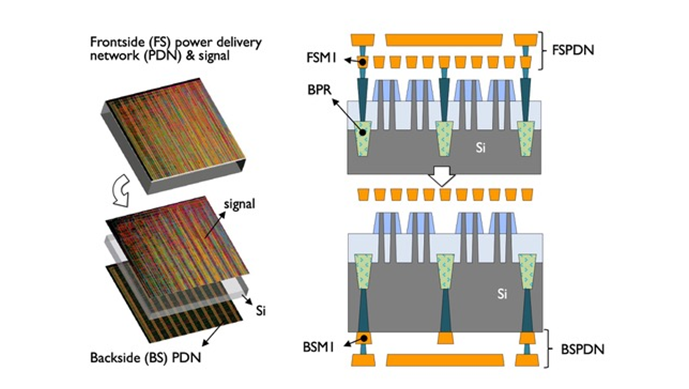

BPR 和背面配電 (BPD) 的組合實質上采用了電源線和地線，這些線之前通過整個多層金屬互連進行布線，并在晶圓背面為它們提供了一個專用網絡（見圖 4）。這減少了電壓 (IR) 降。

“在傳統互連中，您必須針對電源和信號優化金屬 0 和金屬 1，因此電源驅動高互連，而信號驅動細互連。你最終會做出權衡，這對任何一方來說都不是最優的，”Tokei 解釋道。“通過將電源布線到背面，那里將有高大、相對較寬的互連，而前面的信號和時鐘則具有相對細長的電阻線，并且顯著提高了布線能力。” 他指出，正在對這些新結構的熱管理進行仔細評估。

BPR 和 BPD 存在許多挑戰，包括如何構建埋地電源軌，如何將配電網絡連接到電源軌，以及如何將電源從電源軌傳輸?shù)骄w管。這些決定將決定集成方案以及最終的功率和擴展增益。

應用材料公司先進產品技術開發董事總經理 Mehul Naik 表示，制造挑戰會因方案而異，包括高縱橫比金屬填充、金屬和電介質選擇，以及通過背面研磨和 CMP 減薄晶圓，其中。

英特爾宣布將在其 20? 代 (2nm) 上使用其 PowerVia，其目標是在 2024 年實現大批量生產。半導體工程與英特爾的高級副總裁兼技術開發總經理 Ann Kelleher 討論了 PowerVia，并詢問如何它不同于正在開發的其他方法?！霸谧罡呒?jí)別，埋藏的電力軌道是相同的總體主題，”凱萊赫說?！暗?，它的實現方式有所不同。我們將功率從晶圓背面?zhèn)魉偷骄w管。Buried Power Rail 基本上是從前端獲取它，所以你有不同的架構來實現它。這是關鍵的區別?！?/p>

值得注意的是，英特爾的 PowerVia 似乎在觸點處連接，而 Imec 的電源軌嵌入在 STI（淺溝槽隔離）中。

Lam Research的計算產品副總裁 David Fried將埋地電力軌方法比作房屋的地下室?！叭绻阌玫叵率业谋扔鳎窟叾夹枰粋€(gè)樓梯間，”他說?！澳F(xiàn)在可以從兩側訪問一樓的物品，而不僅僅是一個。當您可以從下方或上方訪問晶體管時，這可以打開一個全新的設計維度。這是一個巨大的變化。”
