檢查和避免PCB電路板短路需要綜合考慮設計、制造、測試和質量控制等多個方面。通過合理的檢查和預防措施，可以有效降低電路板短路的風險，提高產品的可靠性和穩定性。

一、檢查電路板短路的方法
觀察PCB設計圖：打開PCB設計圖，將短路的網絡點亮，觀察哪些位置距離最近，特別注意IC內部的短路情況。
目視檢查：對于手工焊接的電路板，焊接前需要目視檢查一遍PCB，確保沒有多余的焊錫、連錫等問題。

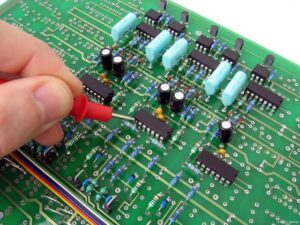

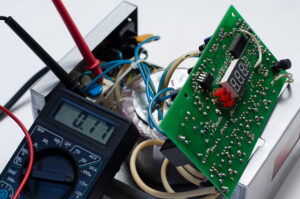

使用測試儀器：使用萬用表或毫歐表等工具檢查關鍵電路是否短路。
割線法：對于單/雙層板，可以采用割線法，將電路板分割成若干部分，分別通電檢查，逐步排除短路點。
特定元件檢查：對于BGA芯片，由于其焊點被芯片覆蓋且是多層板，最好在設計時將每個芯片的電源分割開，用磁珠或0歐電阻連接，便于短路時定位。

二、避免電路板短路的方法
檢查布線：在設計PCB時，仔細檢查布線，對于有可能短路的信號線，通過增加絕緣隔離來防止它們之間的干擾。
優化布局：調整元件的位置或布局，增加足夠的間距，避免元件之間的距離過小導致短路。
使用阻焊或隔離層：在制造過程中，使用阻焊涂層或布置隔離層來增加信號線的隔離性，減少短路的可能性。
添加屏蔽：對于容易受到外部干擾的電路或信號線，添加屏蔽罩或屏蔽層來降低干擾，減少短路的風險。
質量控制：在制造過程中進行嚴格的質量控制，確保焊接質量良好，消除可能導致短路的焊接缺陷。
電路分析和仿真：在設計階段，使用電路分析工具和仿真軟件對設計進行驗證和優化，以減少短路的可能性。
