BGA焊接是一種將芯片封裝在球形矩陣中，通過焊球與電路板上的焊盤連接的工藝。BGA焊接是一個技術要求高、操作復雜的工藝過程，需要嚴格遵循工藝規范和操作指南，以確保焊接質量和電子產品的可靠性，以下是BGA焊接的主要步驟：

一、準備工作
確保工作環境潔凈：BGA焊接需要在潔凈、無塵、恒溫的環境下進行。
準備焊接材料：包括BGA芯片、焊膏、貼裝膠等。同時，確保焊球完整，芯片無損壞。

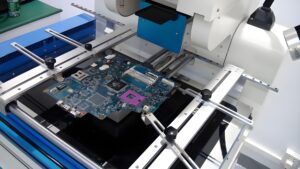

準備焊接設備：焊接設備包括焊接爐、熱風槍、顯微鏡、焊膏印刷機、清洗液、X射線檢測設備等。
二、PCB板處理
清潔PCB板：使用酒精或?qū)Ｓ们鍧崉┣鍧峆CB板表面，去除油污和灰塵。
點貼裝膠：在PCB板上的BGA焊盤位置預先點上適量的貼裝膠，用于固定BGA芯片。
三、芯片貼裝與固化
放置BGA芯片：使用顯微鏡和鑷子將BGA芯片準確放置在PCB板上的焊盤上。
固化及貼裝膠：將貼裝好的PCB板放入烘箱中，按照貼裝膠的固化溫度和時間進行固化。

四、焊膏印刷與焊接
印刷焊膏：選擇合適的焊膏，根據BGA芯片的焊球大小和PCB板的要求，使用焊膏印刷機將焊膏精確印刷在BGA焊盤上。
設置焊接參數：根據BGA芯片的類型和PCB板的材料選擇合適的焊接爐，并設定焊接爐的溫度曲線。
焊接：將貼裝好的PCB板放入焊接爐中，按照設定的溫度曲線進行焊接。
五、焊接后處理與檢查
冷卻：待BGA芯片冷卻后，再進行后續操作。
清洗：使用清洗液清洗焊接后的PCB板，去除殘留的助焊劑和焊渣。
檢查焊接質量：使用顯微鏡檢查焊接質量，確保焊球與焊盤之間焊接良好，無虛焊或短路。同時，使用X射線檢測設備檢查BGA芯片的焊接質量，以確保焊接的完整性和可靠性。

六、不良焊接的處理
判定不良焊接：通過外觀檢查、功能測試等方式判定焊接是否不良。
處理不良焊接：對于不良焊接，需要采取相應的措施進行。
通過以上步驟，可以完成BGA焊接過程。需要注意的是，BGA焊接是一個技術要求高、操作復雜的工藝過程，需要嚴格遵循工藝規范和操作指南，以確保焊接質量和電子產品的可靠性。
