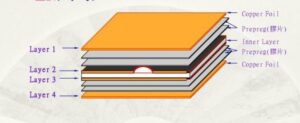

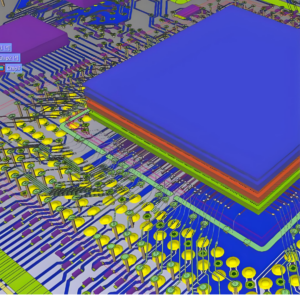

PCB疊層設計是電路板布局設計之前的重要步驟，它涉及到組成PCB的銅層和絕緣層的排列，通過合理的疊層設計，可以確保電路板的性能、可靠性和成本達到最佳平衡。

一、PCB疊層設計的基本原則
.確定層數和類型：根據電路板的尺寸、元件密度、信號完整性要求、電磁兼容要求和元器件散熱要求等因素來確定所需的層數。
.層排列：為器件提供屏蔽層并為頂層布線提供回流平面，減少信號間的串擾。
.避免不必要的阻抗和環路：信號層與接地層應相鄰分層，以防止產生射頻能量的環路。
.對稱性：對于多層PCB，層疊結構應盡量保持對稱性，以減少在受熱過程中的翹曲問題。

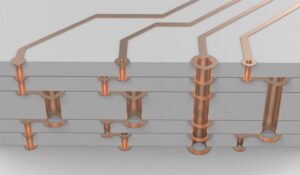

二、具體的疊層設計方案
.四層板疊層方案：常見的四層板疊層方案為S-G-P-S，其中G代表地平面，P代表電源平面，S代表信號層。另一種常見的四層板方案是S-G-S-P。
.六層板疊層方案：六層板常見的疊層方案包括S-G-S-P-G-S和S-S-G-P-S-S等。在選擇六層板疊層方案時，應根據具體的電路設計要求、信號完整性要求和EMC要求等因素進行綜合考慮。

三、設計注意事項
.阻抗控制：阻抗匹配是cb疊層設計中的基本條件。在設計過程中，需要綜合考慮走線類型、介質厚度、線寬、線間距以及介質材料等因素對阻抗的影響。
.信號完整性：在PCB設計中，需要特別關注信號完整性問題。通過合理的疊層設計和布線策略，可以減少信號的反射、失真和損耗等問題。
.注意電磁兼容：精心設計的疊層結構可以最大限度地減少電磁輻射和防止電路受到外部噪聲源的干擾。同時，也可以降低信號串擾和阻抗不匹配等問題。
.成本考慮：在進行PCB疊層設計時，還需要考慮成本因素。在滿足性能要求的前提下，應盡量降低層數和材料成本。
