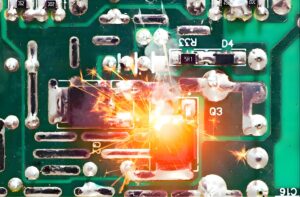

PCB短路是電子制造中常見的不良現象,指本應絕緣的導電線路之間出現異常導通。其成因復雜,通常涉及設計、材料、工藝及環境等多方面因素。以下是常見原因的分類解析:

一、設計因素
線路間距不足:高密度布線時,線寬/線距設計過小,蝕刻后殘留銅形成橋接。高頻信號線未做阻抗匹配,導致電磁干擾引發潛在短路風險。
焊盤與孔位設計缺陷:焊盤間距過小,回流焊時錫膏易橋接。通孔與內層線路未避讓,鉆孔偏移導致孔壁銅與內層線路接觸。
Gerber文件錯誤:層間對位標記偏差,導致內層線路錯位短路。未設置足夠的電氣安全間距。
二、材料問題
基板缺陷:板材內部存在導電雜質,引發層間短路。板材吸潮后絕緣性能下降,高溫時產生離子遷移。
銅箔質量異常:銅箔毛刺或壓合不良,導致蝕刻后殘留銅刺形成短路。銅箔與基材附著力差,加工中銅層剝離引發線路交叉。
三、制造工藝問題
圖形轉移與蝕刻:曝光顯影不徹底:干膜/濕膜殘留導致蝕刻不足,形成微短路。蝕刻液濃度或時間控制不當,側蝕過度導致線路邊緣粗糙。
鉆孔與孔金屬化:鉆頭磨損或轉速不當,孔壁粗糙產生銅刺,電鍍后孔間短路。沉銅或電鍍過厚,孔銅填充溢出,連接相鄰孔位。
阻焊與表面處理:阻焊油墨涂覆不均,露出線路區域,焊接時錫膏橋接。表面處理工藝異常,導致焊盤間導電物質殘留。
SMT組裝環節:鋼網開孔偏大或印刷壓力過高,錫膏量過多引發焊接橋接。貼片偏移導致元件引腳跨接相鄰焊盤,回流焊后短路。
四、環境與外部因素
污染物干擾:生產環境粉塵或金屬碎屑附著于PCB表面,形成導電通路。助焊劑殘留未徹底清洗,吸潮后離子遷移導致絕緣失效。
機械損傷:分板或組裝過程中刮擦線路,破壞阻焊層并暴露銅線。測試探針壓力過大,壓穿絕緣層造成隱性短路。
使用環境異常:高溫高濕環境加速板材老化,降低絕緣性能。過電壓或過電流導致線路燒毀,碳化后形成導電通道。
