電路板作為電子設備的核心部件，其制造過程涉及多個精密加工環節。這些環節不僅決定了電路板的性能和質量，還直接影響到最終電子產品的可靠性和穩定性。

在電路板制造中，精密加工技術首先體現在設計環節。采用先進的設計軟件，如Altium Designer、Cadence Allegro等，能夠?qū)崿F(xiàn)精細到微米級的布局布線。設計師需考慮線寬線距、焊盤大小、過孔尺寸及位置精度等關鍵因素，以確保電氣性能和信號完整性。這一步驟的精確性為后續加工奠定了堅實基礎。

進入制造階段，精密加工技術主要體現在以下幾個方面：

一、圖形轉移

圖形轉移是將設計圖案轉移到銅箔層上的關鍵步驟。傳統方法如照相制版已逐漸被激光直接成像（DI）技術所取代。DI技術通過高精度激光直接在覆銅板上繪制電路圖案，減少了傳統工藝中的誤差累積，顯著提高了定位精度和重復性。

二、蝕刻控制

蝕刻是形成電路圖形的核心步驟。采用精密的化學蝕刻或電鍍蝕刻工藝，并通過嚴格的工藝參數監控（如蝕刻液濃度、溫度、時間等），可以有效控制線寬、線距的一致性和重復性。先進的蝕刻速率監控系統進一步確保了蝕刻過程的精確性。

三、鉆孔與電鍍

鉆孔用于制作連接電路板不同層的過孔。使用高精度數控鉆孔機，并結合激光鉆孔技術，可實現微小孔徑的精確加工。而電鍍則是為了在孔壁上沉積金屬層，確保良好的導電性和機械強度。這一步驟的精度同樣至關重要，因?yàn)樗苯佑绊懙诫娐钒宓碾姎膺B接性能。

四、檢測與質量控制

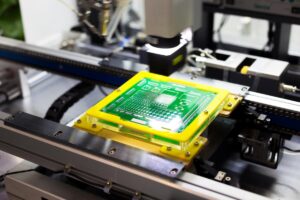

在電路板生產過程中，引入自動光學檢測（AOI）、X射線檢測（XRAY）等高端檢測手段，能在各個關鍵節點及時發現并糾正偏差。這些精密檢測設備能夠捕捉到微小的缺陷，確保電路板的加工精度達到設計要求。

電路板制造中的精密加工技術涵蓋了設計、圖形轉移、蝕刻控制、鉆孔與電鍍以及檢測與質量控制等多個環節。這些技術的不斷發展和優化，不僅提高了電路板的性能和質量，還推動了電子產品向更小型化、更高性能方向發展。
