在PCB制造過程中，表面處理工藝尤為關鍵，其中沉金工藝與沉錫工藝作為兩種常見的處理方式，各自擁有獨特的優勢和應用場景。今天，我們就來深入解析這兩種工藝的作用與價值。

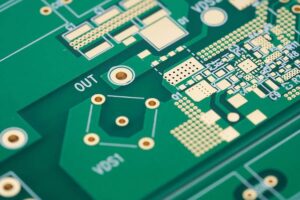

PCB沉金工藝，即將電路板浸泡在含有金離子的化學溶液中，通過電化學反應將金離子還原成金屬沉積在電路板表面，形成一層均勻的金屬膜。這層金屬膜上還會形成一層極薄的氧化物，這層氧化物能夠有效地防止金屬腐蝕，從而提高電路板的耐腐蝕性能。
PCB沉金工藝主要作用：1.提升焊接性能：沉金工藝在PCB銅箔表面沉積了一層薄金層，這層金層提供了良好的焊接性能，確保了焊接點的牢固性和可靠性。這對于電子產品的高質量焊接至關重要。2.增強耐腐蝕性：沉金工藝中的化學鎳層能夠有效防止銅基板在潮濕環境中氧化，而金層則提供了額外的保護，使PCB能夠承受更惡劣的環境條件，延長產品的使用壽命。3.優化導電性能：金層提供了良好的導電性能，保證了電路信號的傳輸質量，這對于電子產品的穩定性和性能至關重要。4.改善外觀質量：沉金工藝提供了均勻、平整的表面，有利于后續的焊接和貼片工藝，提高了產品的整體外觀和裝配質量。同時，沉金板顏色鮮艷，色澤好，對于外觀要求較高的產品尤為重要。

PCB沉錫工藝是將錫沉積在PCB的銅表面上，形成一層均勻、致密的錫層。這一工藝包括前處理、浸入含錫離子溶液使錫還原、清洗烘干等步驟，需嚴格控制溶液溫度、濃度和pH值。
PCB沉錫工藝主要作用：1.保護銅線路：沉錫工藝在銅線路表面形成一層錫層，保護銅線路不受氧化和腐蝕，從而延長電路板的使用壽命。2.提高焊接質量：錫層提供了良好的焊接條件，使得焊點更加牢固、可靠，從而提高電路板的性能和可靠性。3.提升電氣性能：錫層可以提高電路板的電氣性能，如減小電阻、提高電容和電感等，有助于電路的高效運行。4.提高耐磨性：錫層具有較好的耐磨性，可以有效地保護電路板不受到外界環境的影響。

PCB沉金工藝與沉錫工藝各有其獨特的優勢和應用場景。沉金工藝以其卓越的焊接性能、耐腐蝕性和導電性能，成為高端電子產品制造不可或缺的一部分；而沉錫工藝則以其低成本、易操作和良好的焊接質量，在成本敏感和環保要求較高的領域占據一席之地。
